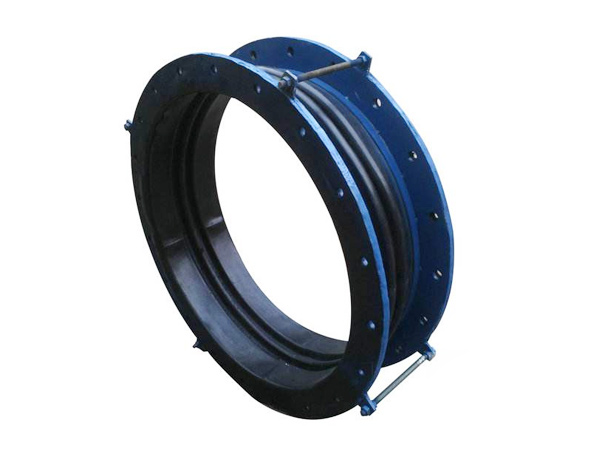

FVB型风道橡胶补偿器产品性能技术指标
|
|
技术性能
|
FVB
|
FUB
|
|
补偿长度
|
±100mm
|
±90mm
|
|
工作压力
|
≤4500pa
|
≤4500pa
|
|
温度范围
|
-40℃-300℃
|
-40℃-300℃
|
|
安装长度
|
300-450mm
|
300-450mm
|
|
拉伸长度变化率
|
≤15%
|
≤15%
|
|
两端支架间距之和
|
|
≤50m
|
|
两端滑动支架间距
|
|
2-4m
|
|
胶料性能
|
|
|
|
拉伸强度
|
≥12MPa
|
≥12MPa
|
|
扯断伸长率
|
≥300%
|
≥300%
|
|
扯断永久变形
|
≤25%
|
≤25%
|
|
硬度
|
58±3°
|
58±3°
|
|
热空气考化
|
70℃×72h
|
70℃×72h
|
|
扯断伸长变化率
|
≥20%
|
≥20%
|
|
|
FVB型风道橡胶补偿器连接尺寸
|
|
|
管外径D
|
D1
|
D2
|
D3
|
b
|
连接螺栓数量n×ΦM
|
重量kg
|
|
FVB500
|
529
|
600
|
640
|
469
|
8
|
16×M16
|
89.8
|
|
FVB600
|
630
|
705
|
755
|
570
|
114.6
|
|
FVB700
|
720
|
810
|
860
|
660
|
18×M16
|
134.8
|
|
FVB800
|
820
|
920
|
975
|
760
|
18×M20
|
192.0
|
|
FVB900
|
920
|
1020
|
1075
|
860
|
20×M20
|
213.8
|
|
FVB1000
|
1020
|
1120
|
1175
|
960
|
24×M20
|
241.6
|
|
FVB1100
|
1120
|
1220
|
1275
|
1060
|
10
|
263.0
|
|
FVB1200
|
1220
|
1320
|
1375
|
1160
|
30×M22
|
312.6
|
|
FVB1300
|
1320
|
1420
|
1475
|
1260
|
335.0
|
|
FVB1400
|
1420
|
1520
|
1575
|
1360
|
36×M22
|
369.6
|
|
FVB1500
|
1520
|
1630
|
1685
|
1440
|
36×M22
|
349.4
|
|
FVB1600
|
1620
|
1730
|
1785
|
1540
|
477.5
|
|
FVB1700
|
1720
|
1830
|
1885
|
1640
|
44×M22
|
515.9
|
|
FVB1800
|
1820
|
1930
|
1985
|
1740
|
536.0
|
|
FVB1900
|
1920
|
2030
|
2085
|
1840
|
565.2
|
|
FVB2000
|
2020
|
2130
|
2185
|
1940
|
12
|
44×M27
|
725.2
|
|
FVB2200
|
2220
|
2340
|
2410
|
2140
|
50×M27
|
881.8
|
|
FVB2400
|
2420
|
2540
|
2610
|
2340
|
14
|
54×M27
|
935.0
|
|
FVB2500
|
2520
|
2640
|
2710
|
2440
|
56×M30
|
1057.5
|
|
FVB2600
|
2620
|
2760
|
2810
|
2540
|
58×M30
|
1098.4
|
|
FVB2800
|
2820
|
2960
|
3030
|
2740
|
60×M30
|
1260.9
|
|
FVB3000
|
2030
|
3160
|
3230
|
2940
|
64×M30
|
1347.8
|
|
FVB3200
|
3220
|
3360
|
3430
|
3140
|
72×M30
|
1441.5
|
|
安装简要说明：
1、安装长度由用户在设计中选定，订货时未注明者按L=350mm的供货。
2、表中重量按一般安装长度L=350mm计算。
3、接头中间有支撑架，支撑架在安装前应保持不脱，待螺栓上紧后将其全部打掉，以保证安装合理，使其各项物理机械性能真正起到作用
4、各规格安装尺寸公差应符合下表 |
|
规格（mm）
|
轴向位移（ mm ）
|
径向位移（ mm ）
|
角度公差（度）
|
|
伸长
|
压缩
|
|
300 以下
|
3
|
3
|
2
|
2
|
|
350-500
|
3
|
4
|
3
|
4
|
|
600-1000
|
4
|
6
|
4
|
4
|
|
1200-2000
|
5
|
6
|
5
|
3
|
|
2000 以上
|
5
|
8
|
5
|
3
|
|
名称：FVB型风道橡胶补偿器
