伸缩器

套管式插盘伸缩器

添加时间：2017/04/25

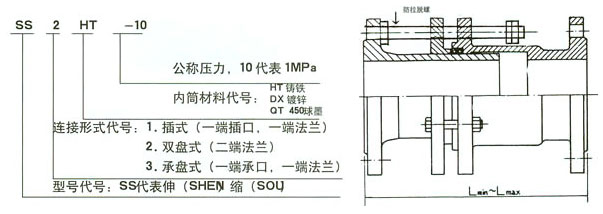

名称：SS1套管式插盘伸缩器

型号：SS1
密封材料：NBR
材质：灰铸铁、球墨铸铁
优点：可以与球墨铸铁管道无焊缝、无法兰连接
套管式伸缩器说明：
    套管式伸缩器可为城镇自来水塔、泵房、水表及阀门安装拆换提供极大的方便，以及对长距离管道因温差引起的伸缩问题，起到了良好的填补作用，代替了U型管。套管式伸缩器产品可用于给排水工程方面。同时也可根据用户的需求而生产特殊参数系列的产品，以满足于煤气、石油、化工、水电等领域。
    其连接形式有：双盘式、插盘式、承盘式；法兰连接尺寸按现行国家标准，可按用户要求加防拉脱限位螺栓。
套管式伸缩器安装注意事项：
    1.安装应在最大与最小长度之间，可根椐实际情况进行调整。
    2.安装时，松开填料压盘各螺栓，调整好安装长度，并将两端与管子(或阀门、水表)按设计要求安装好，再检查填料是否放好，最后压上填料压盘，用对角法拧紧螺栓切勿压偏，使其起到止漏作用。
    3.伸缩器安装在止回阀后。
    4.伸缩器两端必须设置支墩，它本身不承受轴向拉力，必要时可加防拉脱。

SS1套管式插盘伸缩器安装数据表

型号	公称通径 DN	最大长度 Lmax	最小长度 Lmin	安装长度 L
-0.6 SS1-1.0 -1.6	80	350	290	320
	100	410	330	370
	150	410	330	370
	200	410	330	370
	250	410	330	370
	300	460	360	410
	350	460	360	410
	400	460	360	410
	450	460	360	410
	500	520	400	460
	600	520	400	460
	700	570	440	505
	800	570	440	505
	900	660	510	585
	1000	660	510	585
