套筒补偿器安装说明

添加时间：2025/11/05

产品特点

注填式套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿
套筒式补偿器适用于介质工程压力≤1.6MPa,介质温度-20℃~180℃。
注填式套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。
注填式套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在蒸汽、热水、盐水、盐溶液等环境下耐腐蚀性能好。

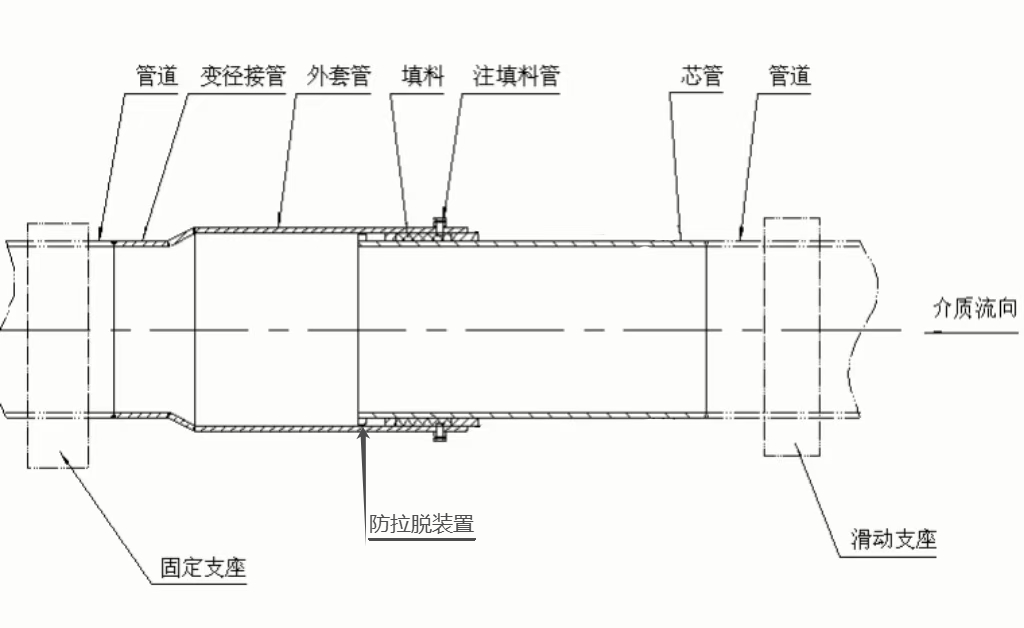

安装要求

1、补偿器安装时，首先检查其规格和补偿量是否与设计、定货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、与补偿器两端相焊接的管段必须进行坡口处理，焊接后要按验收规范进行水压实验，压力不高于工作压力的1.5倍。
4、补偿器沿管道中心线安装，同轴度误差不大于1%，以防运行时摩擦力过大及影响密封性。
5、在靠近补偿器的芯管管道处应设置导向滑动支座，防止侧向位移。滑动支架前设置限位，限位不超过补偿器的补偿量.。另一端管道处应设置固定支架。
6、注意保护滑动表面，严禁碰伤或腐蚀。
7、补偿器在出厂时已经调好安装长度，禁止预拉或预压。
8、注水和压力试验时，应对装有补偿器管路两端的固定支架进行加固，使管路不发生移动或转动。无固定支架或固定支架不牢固造成补偿器拉长和拉坏的厂方不予负责。

使用与维修

1、管道运行中，补偿器滑动套筒严禁受外界侧向推力，应始终保证与管路轴向同心，并避免出现阻碍滑动套筒正常滑动的情况。
2.在运行中要经常对套筒补偿器进行巡视，发现问题及时处理；采暖间膈期间，应对套筒式补偿器进行全面的检查维护，来保证套筒式补偿器的长期可靠运行.。

3、维修时应检查密封装置情况，如密封装置发生泄露，可用注填工具及密封填料进行填注处理。
4、补偿器滑动套筒表面腐蚀严重，维护后防泄露作用不明显时，应考虑更换补偿器。
